¿Cómo funciona un fancoil?

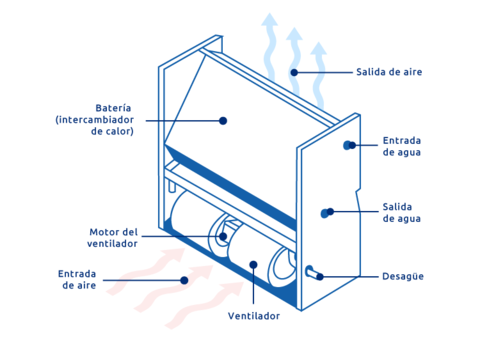

El funcionamiento de un fancoil es bastante sencillo y se basa en la transferencia de temperatura agua-aire, es decir, el aire que atraviesa el fancoil absorbe la energía de una batería de tuberías de agua. A continuación, mostramos los pasos de funcionamiento de un fancoil:
- El fan coil recibe agua caliente o fría mediante tuberías y llega a la batería o intercambiador de calor.
- El aire entra por la parte inferior trasera y atraviesa el filtro para que no entre la suciedad.
- El ventilador empuja el aire hacia la batería.
- El aire cruza la batería (compuesta por tuberías por donde circula el agua y por aletas de metal) y absorbe la energía frigorífica o calorífica del agua.
- El aire ya calentado o enfriado es expulsado por la parte superior para climatizar la estancia.
- Los condensados producidos por el cambio brusco de temperatura son recogidos en la bandeja de condensados y evacuados por un desagüe.
La gran diferencia con los sistemas de climatización tradicionales como el aire acondicionado split o el aire acondicionado por conductos es que los fancoil utilizan agua como refrigerante y, por tanto, necesitan un productor de agua caliente o fría, mientras que los otros sistemas utilizan gas.
El hecho de que el fancoil use agua lo convierte en un emisor altamente demandado en instalaciones de aerotermia y geotermia, ya que estos sistemas de climatización se basan en el calentamiento o enfriamiento del agua para, mediante emisores como los fancoils o el suelo radiante, proporcionar calefacción o frío
Tipos de fan coil
Existen varios tipos de fancoil para así adaptarse a las diferentes instalaciones, de forma que podemos encontrar fancoils que se pueden catalogar en función del número de tuberías o según la ubicación que ocupen:
Fancoils de 2 o de 4 tuberías
Las tuberías que conectan los fancoils con los productores de agua caliente o fría pueden estar dispuestos de dos formas: con dos o con cuatro tuberías.
Fancoils de dos tuberías: se utiliza en en sistemas de climatización donde hay una única fuente de producción de agua, como la aerotermia y la geotermia, que producen agua caliente o fría indistintamente. Por ello solo necesitan dos tuberías una para la ida y otra para el retorno del agua. También se utilizan en otros sistemas que van a requerir solo calefacción o solo aire acondicionado, pero no ambos, como con calderas de gas.
Fancoils de cuatro tuberías: se utilizan cuando hay varias fuentes de producción de agua. Por ejemplo, en una gran superficie como un centro comercial donde el agua caliente es producida producida por una caldera de gas y el agua fría es generada una enfriadora de agua de grandes dimensiones. En este caso, los fancoils tienen 4 tuberías y suelen tener dos baterías, una para el agua caliente y otra para el agua fría.
Fancoils según la ubicación
Fancoil de pared o de suelo: se utiliza mayoritariamente en viviendas, ya que permiten aprovechar la red de tuberías de los radiadores tradicionales. Se colocan a nivel del suelo junto a la pared como los radiadores.
Recoge el aire por la parte inferior (delantera o trasera), el aire absorbe el calor o frío de la batería y lo suelta por la parte superior. Existen modelos, como el de la imagen, que son fancoils extraplanos, ocupando menos espacio en la estancia.

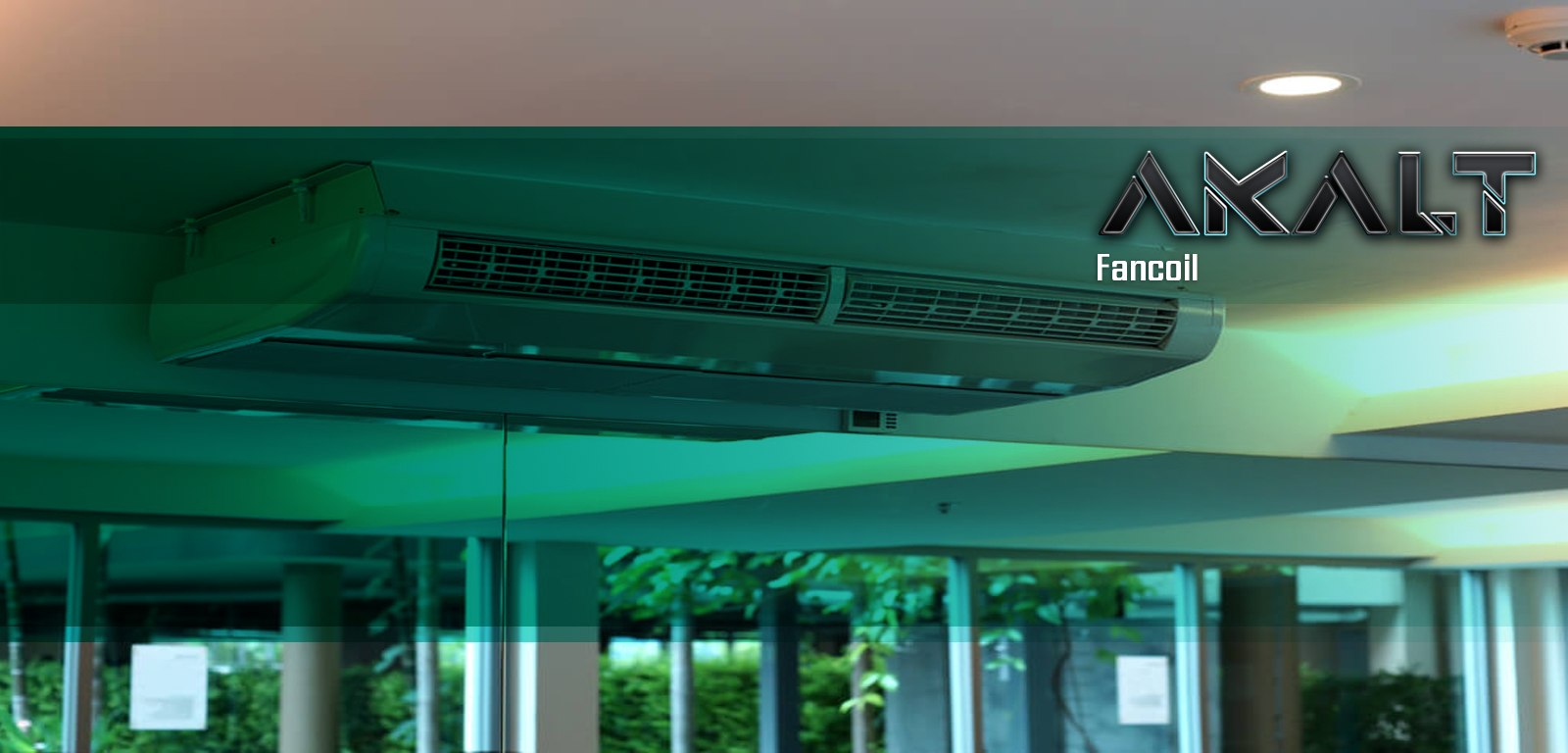

Fancoil de techo: se coloca en la parte alta de la pared o anclado al techo y, en ocasiones puede estar oculto bajo un falso techo y expulsar el aire por una rejilla. Cuando esta a la vista lleva una carcasa por motivos estéticos y de protección, pero si se encuentra cubierta por un falso techo no se suele llevar la carcasa.
Fancoil de cassette: debido a su ubicación en falsos techos está destinado a locales comerciales y empresas, aunque puede encontrarse en alguna vivienda.
El fancoil cassette climatiza desde arriba hacia abajo y queda oculto sobre el falso techo, dejando visible únicamente la consola.
Fancoil de conductos: suele tener una potencia elevada, ya que en lugar de expulsar el aire a una única estancia, distribuye ese aire a diferentes habitaciones a través de una red de conductos oculta bajo un falso techo.
Para este tipo de sistema de climatización es necesario realizar una obra importante ya que hay que colocar los conductos por el techo y montar un falso techo para ocultarlos. Hay viviendas nuevas que ya cuentan con preinstalación de conductos.
Instalación de fan coil
Las unidades de fancoil se deben instalar en el circuito de agua procedente de la fuente de calefacción o refrigeración, como por ejemplo el circuito de calefacción de una caldera. Este circuito debe ser cerrado, ya que si se instala en un circuito abierto podría provocar corrosión en las tuberías.
Una gran diferencia respecto a los radiadores tradicionales es que los fancoil necesitan una fuente de alimentación, es decir, una instalación eléctrica para tener corriente. Esto se debe a la parte de control (placa electrónica) y al motor que mueve el ventilador.
Pasos para la instalación de un fancoil:
- Fijación de la unidad
- Conexión de las tuberías de agua
- Instalación de la tubería de drenaje
- Llenado del circuito de agua
- Purgado del circuito
- Conexión eléctrica
El precio de la instalación de un fancoil depende del tipo de fancoil, ya que no es lo mismo instalar un fancoil de pared que uno por conductos, que requiere de la instalación del aparato, de un falso techo y de conductos y de rejillas en cada estancia. Además, hay que tener en cuenta las prestaciones del aparato, como la potencia y la tecnología que incorpora.
